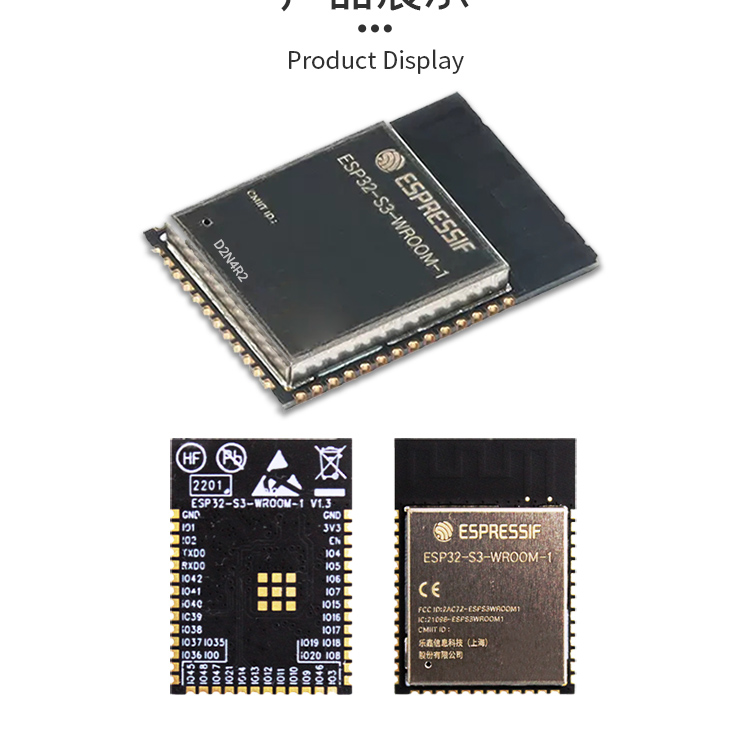

ESP32-S3-WROOM-1
ESP32-S3-WROOM-1U

2.4 GHz Wi­Fi (802.11 b/g/n) + Bluetooth® 5 (LE) 模組
內置 ESP32­S3 系列芯片，Xtensa® 雙核 32 位 LX7 處理器
Flash 大可選 16 MB，PSRAM 大可選 8 MB
36 個 GPIO，豐富的外設
板上 PCB 天線或外部天線連接器

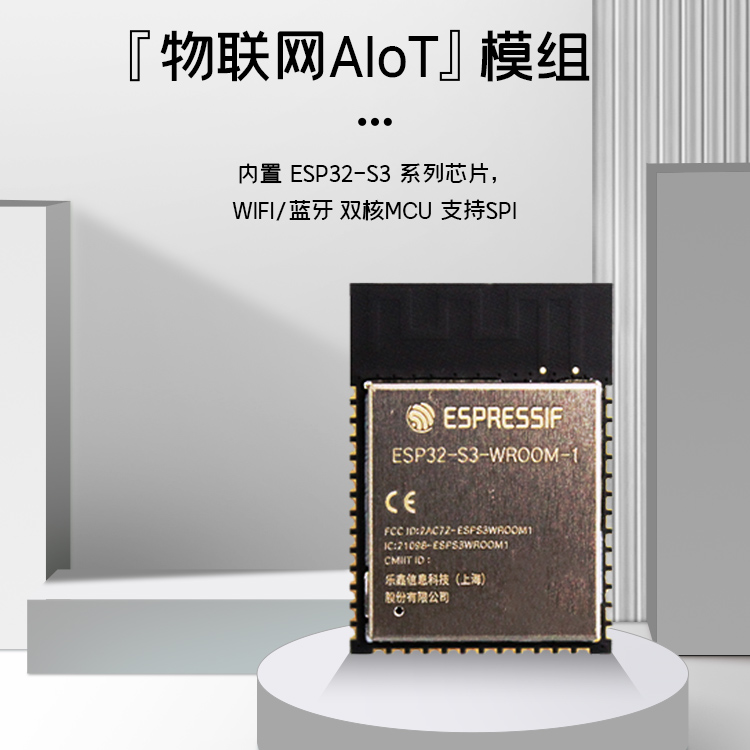

ESP32-S3-WROOM-1 和 ESP32-S3-WROOM-1U 是兩款通用型 Wi-Fi + 低功耗藍牙 MCU 模組，搭載 ESP32-S3系列芯片。樂鑫官方ESP32-S3-WROOM-1/1U 2.4GHz Wi-Fi(802.11 b/g/n)+Bluetooth 5(LE)模組藍牙wifi芯片模塊除具有豐富的外設接口外，模組還擁有強大的神經網絡運算能力和信號處理能力，適用于 AIoT 領域的多種應用場景，例如喚醒詞檢測和語音命令識別、人臉檢測和識別、智能家居、智能家電、智能控制面板、智能揚聲器等。

ESP32-S3-WROOM-1 采用 PCB 板載天線，ESP32-S3-WROOM-1U 采用連接器連接外部天線。兩款模組均有多種型號可供選擇，具體見表 1。其中，ESP32-S3-WROOM-1-H4 和 ESP32-S3-WROOM-1U-H4 的工作環境溫度為–40 ~ 105 °C，內置 ESP32-S3R8 的模組工作環境溫度為–40 ~ 65 °C，其他型號的工作環境溫度均為–40 ~85 °C。

兩款模組采用的是 ESP32-S3 系列 * 芯片。ESP32-S3 系列芯片搭載 Xtensa® 32 位 LX7 雙核處理器，工作頻率高達 240 MHz。CPU 電源可被關閉，利用低功耗協處理器監測外設的狀態變化或某些模擬量是否超出閾值。樂鑫官方ESP32-S3-WROOM-1/1U 2.4GHz Wi-Fi(802.11 b/g/n)+Bluetooth 5(LE)模組藍牙wifi芯片模塊ESP32-S3 集成了豐富的外設，包括模組接口：SPI、LCD、Camera 接口、UART、I2C、I2S、紅外遙控、脈沖計數器、LED PWM、USB Serial/JTAG 控制器、MCPWM、SDIO host、GDMA、TWAI® 控制器（兼容 ISO 11898-1）、ADC、觸摸傳感器、溫度傳感器、定時器和看門狗，和多達 45 個 GPIO。此外，ESP32-S3 還有一個全速 USB1.1 On-The-Go (OTG) 接口用于 USB 通信。

樂鑫官方ESP32-S3-WROOM-1/1U 2.4GHz Wi-Fi(802.11 b/g/n)+Bluetooth 5(LE)模組藍牙wifi芯片模塊特性

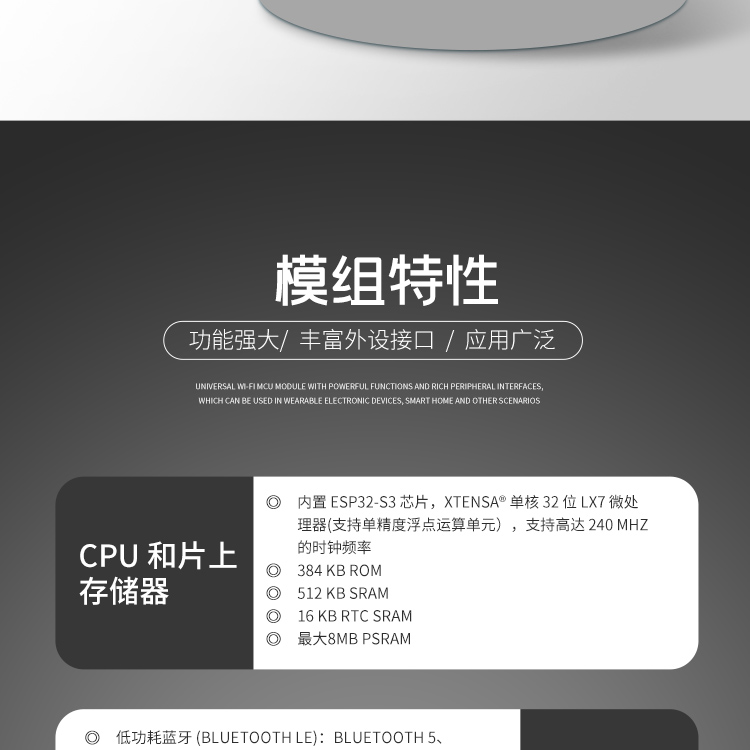

CPU 和片上存儲器
• 內置 ESP32-S3 系列芯片，Xtensa® 雙核 32 位LX7 微處理器 (支持單精度浮點運算單元)，支持高達 240 MHz 的時鐘頻率
• 384 KB ROM
• 512 KB SRAM
• 16 KB RTC SRAM
• 大 8 MB PSRAM
Wi­Fi
• 802.11 b/g/n
• 802.11n 模式下數據速率高達 150 Mbps
• 幀聚合 (TX/RX A-MPDU, TX/RX A-MSDU)
• 0.4 µs 保護間隔
• 工作信道中心頻率范圍：2412 ~ 2484 MHz

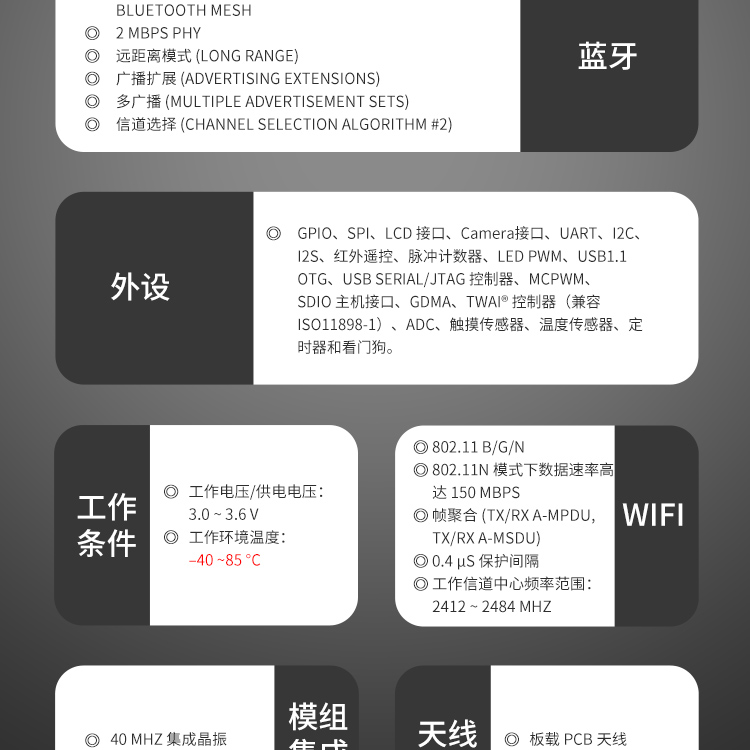

藍牙
• 低功耗藍牙 (Bluetooth LE)：Bluetooth 5、Bluetooth mesh
• 2 Mbps PHY
• 遠距離模式 (Long Range)
• 廣播擴展 (Advertising Extensions)
• 多廣播 (Multiple Advertisement Sets)
• 信道選擇 (Channel Selection Algorithm #2)
外設
• GPIO、SPI、LCD 接口、Camera 接口、UART、I2C、I2S、紅外遙控、脈沖計數器、LED PWM、USB1.1 OTG、USB Serial/JTAG 控制器、MCPWM、SDIO 主機接口、GDMA、TWAI® 控制器（兼容 ISO11898-1）、ADC、觸摸傳感器、溫度傳感器、定時器和看門狗
模組集成元件
• 40 MHz 集成晶振
• 大 16 MB SPI flash
天線選型
• 板載 PCB 天線 (ESP32-S3-WROOM-1)
• 通過連接器連接外部天線(ESP32-S3-WROOM-1U)
工作條件
• 工作電壓/供電電壓：3.0 ~ 3.6 V
• 工作環境溫度：
– 65 °C 版模組：–40 ~ 65 °C
– 85 °C 版模組：–40 ~ 85 °C
– 105 °C 版模組：–40 ~ 105 °C

樂鑫官方ESP32-S3-WROOM-1/1U 2.4GHz Wi-Fi(802.11 b/g/n)+Bluetooth 5(LE)模組藍牙wifi芯片模塊應用
• 通用低功耗 IoT 傳感器集線器
• 通用低功耗 IoT 數據記錄器
• 攝像頭視頻流傳輸
• OTT 電視盒/機頂盒設備
• USB 設備
• 語音識別
• 圖像識別
• Mesh 網絡
• 家庭自動化
• 智慧樓宇
• 工業自動化
• 智慧農業
• 音頻設備
• 健康/醫療/看護
• Wi-Fi 玩具
• 可穿戴電子產品
• 零售 & 餐飲

隨著物聯網技術的發展，越來越多的智能設備和物聯網應用程序需要使用高性能的Wi-Fi和藍牙技術。因此，作為無線通信技術供應商，樂鑫推出了一種新型的2.4GHz Wi-Fi(802.11 b/g/n)+Bluetooth 5(LE)模組藍牙wifi芯片模塊：ESP32-S3-WROOM-1/1U。

本文將從硬件和軟件兩個方面對這個新型藍牙wifi芯片模塊進行詳細分析，旨在為用戶展現樂鑫官方ESP32-S3-WROOM-1/1U的技術細節。

1.硬件細節

ESP32-S3-WROOM-1/1U是一款高端的藍牙wifi芯片模塊，采用了業界的28nm工藝制造。該模塊與ESP32-S3芯片集成在同一芯片上，具有更強大的處理能力和更高的性能。

該模塊提供了兩種版本：ESP32-S3-WROOM-1和ESP32-S3-WROOM-1U。兩個版本的區別在于WROOM-1U有較好的抗干擾能力，適合更苛刻的環境使用。從外觀上來看，兩個版本的ESP32-S3-WROOM-1/1U具有相同的尺寸，均為14mm x 14mm x 1.7mm，并且模塊采用了先進的射頻設計，具有出色的接收靈敏度和輸出功率表現。

此外，ESP32-S3-WROOM-1/1U模塊還配備了多種外設，例如8MB Flash存儲和上千個GPIO接口，從而提供了更完善的功能和更廣泛的應用場景。同時，在低功耗模式下，該模塊只需0.5μA的電流，可持續提供長達90天的電池續航能力。

2.軟件細節

樂鑫官方ESP32-S3-WROOM-1/1U 2.4GHz Wi-Fi(802.11 b/g/n)+Bluetooth 5(LE)模組藍牙wifi芯片模塊支持多種開發工具包、編程語言和操作系統，其中主要的編程語言為C、C ++和MicroPython。此外，該模塊還支持多種操作系統，如FreeRTOS和Linux，從而為不同的應用場景提供更多的選擇。

針對這一模塊的軟件開發，樂鑫官方提供了完整的開發人員支持，包括文檔、示例代碼、固件更新等方面。此外，ESP32-S3-WROOM-1/1U還兼容ESP-IDF，這是樂鑫開源的ESP32開發框架，可為開發人員提供更多的開發支持和工具。

總結：

樂鑫官方ESP32-S3-WROOM-1/1U 2.4GHz Wi-Fi(802.11 b/g/n)+Bluetooth 5(LE)模組藍牙wifi芯片模塊是一種全新的高性能芯片模塊，采用的28nm工藝制造，具有強大的處理能力和高性能。

該模塊不僅具備出色的硬件性能和靈敏度表現，同時還支持多種開發工具包、編程語言和操作系統，為更廣泛的應用場景提供了更好的選擇。

總之，對樂鑫官方ESP32-S3-WROOM-1/1U 2.4GHz Wi-Fi(802.11 b/g/n)+Bluetooth 5(LE)模組藍牙wifi芯片模塊的技術分析之后，我們可以看到，該模塊適用于各種物聯網和智能設備應用。其具有出色的性能、靈敏度和功耗管理，在市場上具有很高的競爭力。

同時，樂鑫官方提供了完整的支持和開發工具，為開發人員提供了更好的開發體驗。本文旨在為讀者提供樂鑫官方ESP32-S3-WROOM-1/1U的技術細節，使讀者對該芯片模塊有更深入的了解。

在接下來的內容中，我們將重點討論該模塊的關鍵特性及其在應用中的優勢。

1. 雙模Wi-Fi和藍牙技術

樂鑫官方ESP32-S3-WROOM-1/1U 2.4GHz Wi-Fi(802.11 b/g/n)+Bluetooth 5(LE)模組藍牙wifi芯片模塊是一種雙模芯片模塊，具有同時支持Wi-Fi和藍牙技術的優勢。其具有高度集成性，具有強大的處理能力和出色的無線性能，可以支持多個無線技術。相比于單一技術的芯片模塊，ESP32-S3-WROOM-1/1U具有更廣泛的應用場景。

2. 較低的功耗和長時間續航

作為一款物聯網芯片模塊，電池壽命是一個非常重要的因素。ESP32-S3-WROOM-1/1U具有超低功耗的特性，可以在低功耗模式下持續提供長時間續航。

此外，該模塊還具有豐富的功耗管理功能，可以幫助開發人員更好地管理芯片的功耗，從而進一步延長設備電池壽命。這一特性是在物聯網應用中尤其重要，可以幫助開發人員更好地控制設備的總體成本。

3. 兼容性和易用性

除了出色的硬件和軟件性能外，該芯片模塊還具有出色的兼容性和易用性，可以為開發人員和設備制造商提供更廣泛的選擇。

例如，該模塊支持多種編程語言和操作系統，并集成了多種開發工具包和支持庫，可以大大減少開發人員的開發時間和成本。

同時，樂鑫官方ESP32-S3-WROOM-1/1U 2.4GHz Wi-Fi(802.11 b/g/n)+Bluetooth 5(LE)模組藍牙wifi芯片模塊還具有可自定義的功能和廣泛的應用，可以應用于各種物聯網設備和智能家居應用中。

結論

總之，樂鑫官方ESP32-S3-WROOM-1/1U 2.4GHz Wi-Fi(802.11 b/g/n)+Bluetooth 5(LE)模組藍牙wifi芯片模塊是一款出色的性能和功能的芯片模塊，適用于各種物聯網和智能設備應用。

該模塊不僅具有出色的硬件和軟件性能，還具有低功耗、長電池壽命、可兼容性和易用性等優勢。

如果你正在考慮一種高性能的無線通訊解決方案，ESP32-S3-WROOM-1/1U是一款值得您考慮的芯片模塊。
